編號

名詞術語

定義(或說明)

示　　意　　圖

1  質量和載荷參數

1．1

起重量G

被起升重物的質量

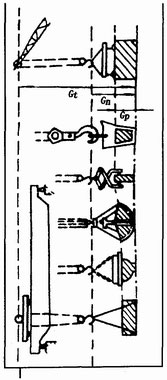

1．1．1

有效起重量Gp

起重機能吊起的重物或物料的凈質量。對于幅度可變的起重機，根據幅度規定有效起重量

1．1．2

額定起重量Gn

起重機允許吊起的重物或物料，連同可分吊具(或?qū)倬?質量的總和(對于流動式起重機，包括固定在起重機上的吊具)。對于幅度可變的起重機，根據幅度規定起重機的額定起重量

1．1．3

總起重量Gt

起重機能吊起的重物或物料，連同可分吊具上的吊具或?qū)倬?包括吊鉤、滑輪組、起重鋼絲繩，以及在臂架或起重小車以下的其它吊物)的質量總和。對于幅度可變的起重機，根據幅度規定總起重量

1．1．4

最大起重量Gmax

起重機正常工作條件下，允許吊起的最大額定起重量

1．2

起重力矩M

幅度L和相應起吊物品重力Q的乘積

1．3

起重傾覆力矩MA

起吊物品重力Q和從載荷中心線至傾覆線距離A的乘積

1．4

起重機總質量Go

包括壓重、平衡重、燃料、油液、潤滑劑和水等在內的起重機各部分質量的總和

1．5

輪壓P

一個車輪傳遞到軌道或地面上的最大垂直載荷(按工況不同，分為工作輪壓和非工作輪壓)

2  起重機尺寸參數

2．1

幅度L

起重機置于水平場地時，空載吊具垂直中心線至回轉中心線之間的水平距離(非回轉浮式起重機為空載吊具垂直中心線至船艏護木的水平距離)

2．1．1

最大幅度Lmax

起重機工作時，臂架傾角最小或小車在臂架最外極限位置時的幅度

2．1．2

最小幅度Lmin

臂架傾角最大或小車在臂架最內極限位置時的幅度

2．2

懸臂有效伸縮距l(xiāng)

離懸臂最近的起重機軌道中心線到位于懸臂端部吊具中心線之間的距離

2．3

起升高度H

  起重機水平停車面至吊具允許最高位置的垂直距離。

  ——對吊鉤和貨叉，算至它們的支承表面；

  ——對其它吊具，算至它們的最低點(閉合狀態)。

  對橋式起重機，應是空載置于水平場地上方，從地面開始測定其起升高度。

2．4

下降深度h

  吊具最低工作位置與起重機水平支承面之間的垂直距離。

  ——對吊鉤和貨叉，從其支承面算起，

  ——對其它吊具，從其最低點算起(閉合狀態)。

  橋式起重機從地平面起算下降深度。應是空載置于水平場地上方，測定其下降深度。

2．5

起升范圍D

吊具最高和最低工作位置之間的垂直距離(D=H+h)

2．6

起重臂長度Lb

起重臂根部銷軸至頂端定滑輪軸線(小車變幅塔式起重機為至臂端形位線)在起重臂縱向中心線方向的投影距離

2．7

起重機傾角

在起升平面內，起重臂縱向中心線與水平線的夾角

3  運動速度

3．1

起升(下降)速度Vn

穩定運動狀態下，額定載荷的垂直位移速度

3．2

微速下降速度Vm

穩定運動狀態下，安裝或堆垛最大額定載荷時的最小下降速度

3．3

回轉速度ω

穩定狀態下，起重機轉動部分的回轉角速度。規定為在水平場地上，離地10m高度處，風速小于3m／s時，起重機幅度最大，且?guī)ь~定載荷時的轉速

3．4

起重機(大車)運行速度Vk

穩定運動狀態下，起重機運行的速度。規定為在水平路面(或水平軌面)上，離地10m高度處，風速小于3m／s時的起重機帶額定載荷時的運行速度

3．5

小車運行速度Vt

穩定運動狀態下，小車運行的速度。規定為離地面10m高度處，風速小于3m／s時，帶領定載荷的小車在水平軌道上運行的速度

3．6

變幅速度Vr

  穩定運動狀態下，額定載荷在變幅平面內水平位移的平均速度。

  規定為離地10m高度處，風速小于3m／s時，起重機在水平路面上，幅度從最大值至最小值的平均速度

4  與起重機運行線路有關的參數

4．1

跨度S

橋架型起重機支承中心線之間的水平距離

5一般性能參數

5．1

工作級別

考慮起重量和時間的利用程度以及工作循環次數的起重機械特性

5．2

機構工作級別

按機構利用等級(機構在使用期限內，處于運轉狀態的總小時數)和載荷狀態劃分的機構工作特性

利用等級

總的工作循環次數

N

附　　注

U0

U1

U2

U3

1．6×104

3．2×104

6．3×104

1．25×105

不經常使用

U4

2．5×105

經常輕閑地使用

U5

5×105

經常中等地使用

U6

1×106

不經常繁忙地使用

U7

U8

U9

2×106

4×106

>4×106

繁忙地使用

載荷狀態

名義載荷譜系數

KF

說　　明

Q1——輕

0.125

很少起升額定載荷，一般起升輕微載荷

Q2——中

0.25

有時起升額定載荷，一般起升中等載荷

Q3——重

0.5

經常起升額定載荷，一般起升較重載荷

Q4——特重

1.0

頻繁起升額定載荷

載荷狀態

名義載荷譜系數

KF

利　　用　　等　　級

U0  U1  U2  U3  U4  U5  U6  U7  U8  U9

Q1——輕

Q2——中

Q3——重

Q4——特重

0．125

0．25

0．5

1．0

 A1  A2  A3  A4  A5  A6  A7  A8

A1  A2  A3  A4  A5  A6  A7  A8

A1  A2  A3  A4  A5  A6  A7  A8

A2  A3  A4  A5  A6  A7  A8

起  重  機  型  式

工作級別

橋式起重機

吊鉤式

電站安裝及檢修用

A1～A3

車間及倉庫用

A3～A5

繁重工作車間及倉庫用

A6、A7

抓斗式

間斷裝卸用

A6

連續裝卸用

A6～A8

冶金專用

吊料箱用

A7、A8

加料用

A8

鑄造用

A6～A8

鍛造用

A7、A8

淬火用

A7、A8

夾鉗、脫錠用

A8

揭蓋用

A7、A8

料耙式

A8

電磁鐵式

A6～A8

門式起重機

一般用途吊鉤式

A3～A6

裝卸用抓斗式

A6～A8

電站用吊鉤式

A2、A3

造船安裝用吊鉤式

A3～A5

裝卸集裝箱用

A5～A8

裝卸橋

料場裝卸用抓斗式

A7、A8

港口裝卸用抓斗式

A8

港口裝卸集裝箱用

A6～A8

門座起重機

安裝用吊鉤式

A3～A5

裝卸用吊鉤式

A5～A7

裝卸用抓斗式

A6～A8

塔式起重機

一般建筑安裝用

A2～A4

用吊罐裝卸混凝土

A4～A6

汽車、輪胎、履帶、鐵路起重機

安裝及裝卸用吊鉤式

A1～A4

裝卸用抓斗式

A4～A6

甲板起重機

吊鉤式

A4～A6

抓斗式或電磁吸盤式

A6、A7

浮式起重機

裝卸用吊鉤式

A5、A6

裝卸用抓斗式

A6、A7

造船安裝用

A3～A6

纜索起重機

安裝用吊鉤式

A3～A5

裝卸或施工用吊鉤式

A5～A7

裝卸或施工用抓斗式

A6～A8
